Тепловые насосы

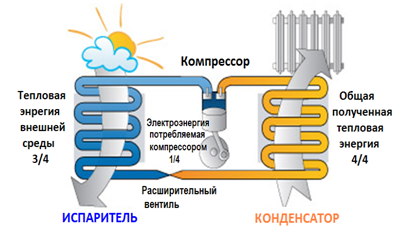

принцип работы теплового насоса
Тепловая энергия собирается заглубленным в грунт коллектором, накапливается в теплоносителе и передается в тепловом насосе хладагенту через испаритель, где хладагент переходит в газообразное состояние.
Компрессор всасывает хладагент и сжимает его, при этом сильно повышается давление и температура хладагента.
Горячий хладагент поступает в конденсатор - теплообменник, в котором происходит передача тепла, полученного из окружающей среды, в отопительную систему.
Перешедший обратно в жидкую форму в процессе охлаждения хладагент после снижения давления и температуры посредством расширительного клапана может снова отбирать тепло из окружающей среды, цикл начинается сначала.

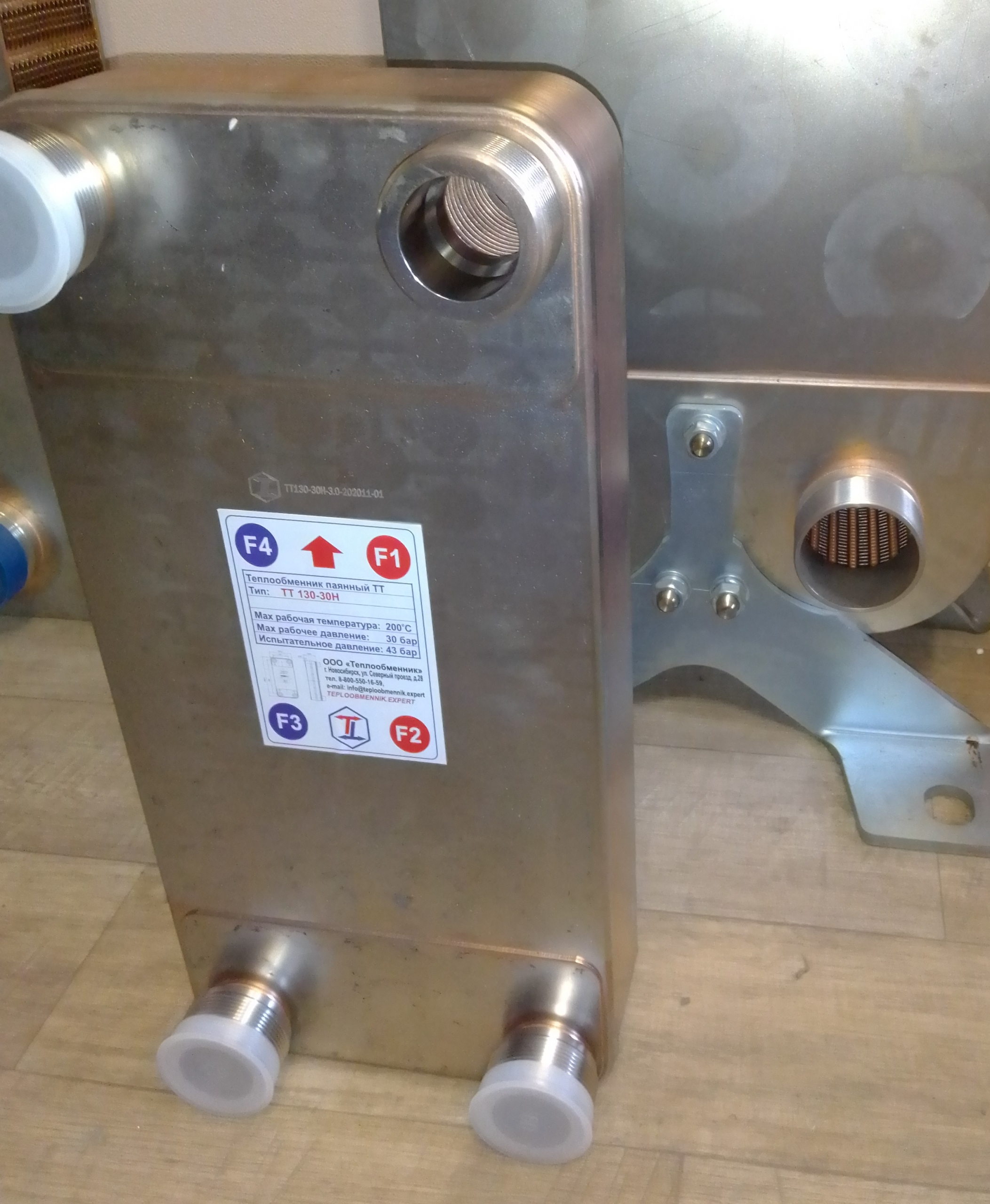

Конденсатор - теплообменный аппарат для конденсации пара хладагента
Испаритель – теплообменный аппарат, предназначен, для превращения хладагента в пар.
пример подбора конденсатора
мощность кВт | фреон | нагреваемый контур | температура нагрева | модель ТТ |
3 | R22 | вода | 40-60 | Т14R-10 |
3 | R22 | пропиленгл. 40% | 40-60 | ТТ14R-20 |
5 | R22 | вода | 40-60 | ТТ20R-10 |
5 | R22 | пропиленгл. 40% | 40-60 | ТТ14R-30 |
10 | R22 | вода | 40-60 | ТТ20R-20 |
10 | R22 | пропиленгл. 40% | 40-60 | ТТ20R-30 |
15 | R22 | вода | 40-60 | ТТ20R-30, TT27R-20 |
15 | R22 | пропиленгл. 40% | 40-60 | ТТ20R-40, ТТ27R-30 |
пример подбора испарителя
В принципе работы испарителя лежит нагрев фреонового контура за счет жидкости. При этом важную роль играет температура испарения фреона. Стандартно температура исполнения 2 градуса. При использовании температуры испарения ниже 0 и использовании воды может вызвать размораживани теплообменника и выхода его из строя, например , при остановке работы насоса.
жидкость | фреон | мощность | темп. охлаждения | модель ТТ |
вода | R22 | 3 | c 7 до 4 | ТТ50-40 |
вода | R22 | 5 | с 7 до 4 | ТТ50-60 |
вода | R22 | 10 | с 7 до 4 | ТТ95-60 |
вода | R22 | 15 | c 7 до 4 | ТТ95-80 |
жидкость | фреон | мощность | темп. охлаждения | модель ТТ |
вода | R22 | 3 | c 12 до 7 | ТТ50-10 |
вода | R22 | 5 | c 12 до 7 | ТТ50-14 |
вода | R22 | 10 | с 12 до 7 | ТТ50-24 |
вода | R22 | 15 | c 12 до 7 | ТТ50-34 |
жидкость | фреон | мощность | темп. охлаждения | модель ТТ |
пг 30% | R22 | 3 | c 12 до 7 | ТТ50-12, ТТ27-30 |
пг 30% | R22 | 5 | c 12 до 7 | ТТ50-20, ТТ27-50 |
пг 30% | R22 | 10 | с 12 до 7 | ТТ50-34 |
пг 30% | R22 | 15 | c 12 до 7 | ТТ50-50 |
пг 30% | R22 | 20 | c 12 до 7 | ТТ50-60 |
пг 30% | R22 | 30 | c 12 до 7 | ТТ50-90, ТТ95-40 |
